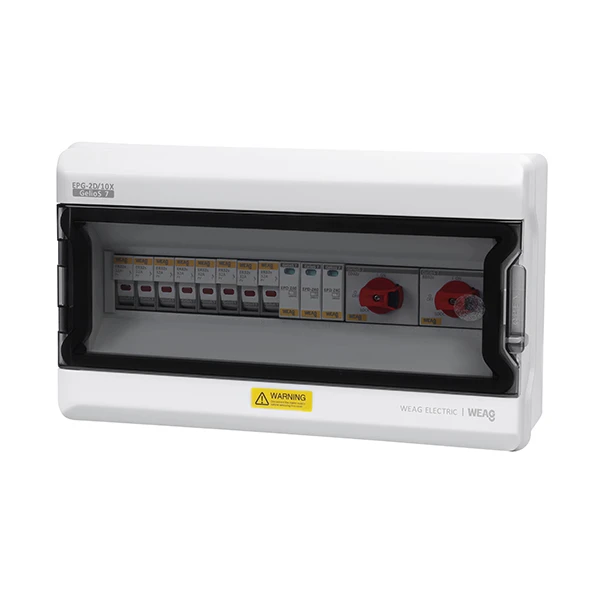

1000V DC fotovoltaik birlashtiruvchi quti

● Model №: EPG 1000V DC birlashtiruvchi quti

● Maksimal kuchlanish: 1000VDC

● Har bir kirishning maksimal doimiy oqim oqimi: 15A

● Maksimal chiqish oqimi: 32A

● Kirish soni: 1 satr, 2 satr, 4 qator, 6 qator va boshqalar (sozlanishi mumkin)

● Chiqarish soni: 1 satr, 2 satr, 3 qator va boshqalar (uni moslashtirish mumkin)

● Ichkarida qurilgan asosiy shahar komponentlari: 1000V DC izolyator, DC SPD, DC sug'urta va boshqalar

● Devorga o'rnatish

EPG seriyali 1000V DC fotovoltaik kombinator qutisi PV tizimida qo'llaniladi va quyosh panellari tomonidan ishlab chiqarilgan shahar quvvatini birlashtirish, himoya qilish va monitoringini osonlashtiradi, quyosh energiyasi tizimining samarali va xavfsiz ishlashini ta'minlaydi. U PV tizimlariga xos xavfsizlik standartlari va elektr kodlariga javob berish uchun mo'ljallangan. Ular haddan tashqari oqim va qisqa tutashuvdan himoya qilish, topraklama va tizim izolyatsiyasi bilan bog'liq qoidalarga rioya qilishni ta'minlaydi, shu bilan PV o'rnatilishi xavfsizligi va ishonchliligini oshiradi.

EPG seriyali 1000V DC fotovoltaik birlashtiruvchi quti tegishli xalqaro standartlar va sertifikatlarga muvofiq ishlab chiqilgan va ishlab chiqarilgan, masalan, past kuchlanishli uzatish moslamalari va boshqaruv moslamalari uchun IEC 61439 va PV tizimi hujjatlari va ishga tushirish uchun IEC 62446.

EPG seriyali 1000V DC fotovoltaik birlashtiruvchi qutining tipik tarkibiy qismlari va tuzilishiga umumiy nuqtai:

Muhofaza: Korpus V0-sinf yong‘inga chidamli shaxsiy kompyuter plastik materiali yordamida qurilgan bo‘lib, IP65 ifloslanishga qarshi reytingi bilan yuqori darajadagi xavfsizlikni ta’minlaydi. Bu ichki komponentlar uchun jismoniy himoyani ta'minlaydi va butun tizimni himoya qiladi.

ED32z DC o'chirish kaliti: Ushbu komponent quyosh panellari tomonidan ishlab chiqarilgan shahar quvvatini PV tizimining qolgan qismidan ajratish yoki ajratish uchun vosita bo'lib xizmat qiladi. Bu oqim oqimini kesish orqali xavfsiz texnik xizmat ko'rsatish, tekshirish va ta'mirlash imkonini beradi. Favqulodda vaziyatlarda yoki tizim nosozliklarida, ED32z DC o'chirish tugmasi PV tizimini tezda o'chirishga imkon beradi, bu esa keyingi shikastlanishning oldini oladi va xodimlarning xavfsizligini ta'minlaydi.

Haddan tashqari oqim va qisqa tutashuvdan himoya qilish uchun shahar sug'urta ushlagichlari va shahar sigortalari: EPG seriyali 1000V DC fotovoltaik birlashtiruvchi quti haddan tashqari oqim holatlaridan himoya qilish uchun ER32 (s) sug'urta ushlagichlari va sigortalarni o'z ichiga oladi. Ushbu qurilmalar kirish kabellari bilan ketma-ket yoki shinalar va chiqish kabellari orasiga o'rnatiladi. Ular noto'g'ri yoki ortiqcha oqim bo'lsa, kontaktlarning zanglashiga olib, PV tizimining shikastlanishiga yo'l qo'ymaydi.

EPD doimiy kuchlanishdan himoya qilish qurilmalari: chaqmoq urishi yoki tarmoq buzilishidan himoya qilish uchun EPG seriyali 1000V DC fotovoltaik birlashtiruvchi quti DC EPD kuchlanishdan himoya qilish moslamalarini o'z ichiga oladi. Ushbu qurilmalar quyosh panellari va boshqa komponentlarni yuzaga kelishi mumkin bo'lgan shikastlanishlardan himoya qilib, yuqori kuchlanish kuchlanishini yo'naltiradi va bostiradi.

MC4 konnektorlari: EPG seriyali 1000V DC fotovoltaik birlashtiruvchi qutisi MC4 bir nechta kirish va chiqish konnektorlariga ega bo'lib, ular alohida quyosh panellaridan chiqish kabellarini PV invertorlarining kirish kabellariga samarali ulaydi.

Topraklama ulanishlari: EPG seriyali 1000V DC fotovoltaik birlashtiruvchi quti tizim uchun to'g'ri erga ulanishni ta'minlaydigan topraklama o'tkazgichlarini ulash uchun terminallar bilan ta'minlaydi.

Kabel aksessuarlari: Kirish va chiqish kabellarini tartibga solish va mustahkamlash uchun simi rakorlari, kabel rishtalari yoki simi tagliklari kabi qo'shimcha komponentlar birlashtiruvchi qutiga o'rnatilgan. Ushbu aksessuarlar o'tkazgichlarni tartibli va tartibli joylashtirishga yordam beradi, kabelning shikastlanish xavfini kamaytiradi va texnik xizmat ko'rsatish va muammolarni bartaraf etish vazifalarini osonlashtiradi.
